对夹式四氟骨架密封蝶阀
| 用 途 | |
| 四氟骨架密封蝶阀是介于软密封橡胶蝶阀和金属密封蝶阀之间的一种蝶阀，它既具有橡胶密封蝶阀良好的密封性能，又具有金属密封的耐温、耐压等特点。因此被广泛应用于介质温度 ≤150℃的治金、电力、石油、给排水、市政工程等管道上，作定向控制介质流向的启闭机构。 |
 |
| 结构特点 |
|
| 双偏心密封结构 阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B。当蝶板从0°～90°开启时，蝶板的密封面会比单偏心更快地脱离阀座密封面，当蝶板从0°转动至8°～12°时蝶板密封面即可完全脱离阀座密封面，从而使蝶阀在启闭过程中，蝶板与阀座的密封面之间相对机械磨损、挤压转角行程更短，从而使机械磨损、挤压变形更为降低，蝶阀的密封性能更为提高。 1、由于聚四氟乙烯具有耐腐蚀性强、性能稳定、不易老化、摩擦系数低、易于成形、尺寸稳定等优点，提高了四氟蝶阀的综合性能。 2、四氟阀座采用补偿性骨架，彻底克服了四氟材料热胀冷缩带来的不利影响。 3、阀座与阀体分装，便于维修、调整和更换。 |
|
| 主要主要零件材料 | |
| ■阀体材料 碳钢 (WCB、WCC、LCB) 铬钼钢 (WC5、WC6、WC9) 合金钢 不锈钢 (CF3、CF8、CF3M、CF8M、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) ■内件材料 不锈钢( 2Cr13、1Cr18Ni9、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、304、316、304L、 316L ) 碳钢 铬钼钢 特殊钢 ■连接形式 法兰、对夹、 ■驱动方式 手动、蜗轮传动、电动、 气动、 |
|
 |
|
| 蝶板的回转中心(即阀杆的中心)与蝶板密封截面偏置一个尺寸α，并与阀体通道轴线偏置一个尺寸β。 当双偏心蝶阀处全开状态时，其蝶板密封面会完全脱阀座密封面，形成一个间隙γ，使蝶板的回转半径分为长半径和短半径，在长半径转动的大半圆上，蝶板密封面转动轨迹的切线会与阀座密封面形成一个θ角，在阀门启闭时，蝶板密封面相对阀座有一个渐出脱离和渐入挤压的作用，从而降低了启闭时蝶板和阀座之间的机械麻损和擦伤。 |
|
 |
采用聚四氟乙烯阀座并设置防火结构，当聚四氟乙烯阀座因事故着火烧损后，不锈钢金属圈便发挥作用使蝶阀保持紧急密封。 |
 |
|

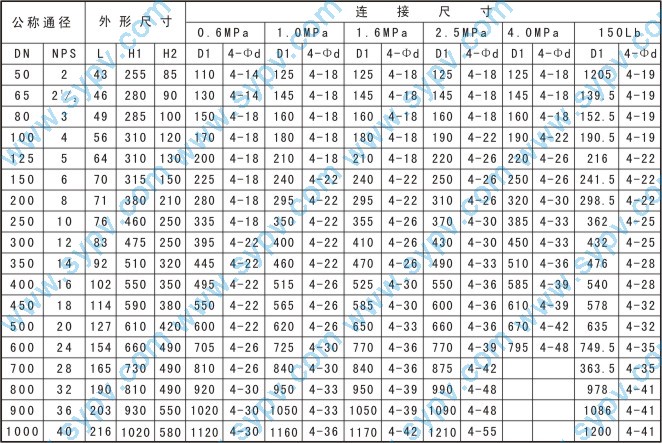

| 主要外形和连接连接尺寸 | |
 |
|
 |
|
