ZSQ系列气动执行机构
ZSQ系列气动执行机构是我公司自行设计、开发的产品；它是控制阀门开关的动力源。它与定位器或限位开关、电磁阀配套使用，可实现过程开、关控制。气动执行机构采用压缩空气作动力源，通过活塞的往复无能无力带动曲臂进行回转，达到使阀门自动启闭。
工作原理
当压缩空气从气口A进入气缸活塞时，使活塞（3）推动活塞杆（4）向右移动，再通过连杆（7）带动曲臂（6）作逆时针方向旋转90度；反之当压缩空气从气口B进入气缸活塞时，使活塞（3）推动活塞杆（4）向左移动，再通过连杆（7）带动曲臂（6）作顺时针旋转90度。可以从两端调整微量角度（±50），松动螺母拧动调节螺栓（1）调整到所需角度，锁紧螺母。
|
|
|
|
特点
1、气动执行器为双作用式。
2、气动执行机构采用活塞式气缸及曲臂转换结构，具有输出力矩大、体积小，采用全密封防水设计，防护等级高。
3、所有滑动部件采用进口边界轴承，氟碳导向带，保持最小摩擦力，并有效地抵抗磨损。
4、箱体采用刚性铸钢壳体，使得箱体具有很高的强度和韧性。
5、气缸采用进口不锈钢或铝合金镜面气缸，无油润滑，摩擦系数小，耐腐蚀，具有超强的耐磨性和可靠性。
6、可选择旋转方向顺时针旋转或逆时针旋转；两端调节阀螺丝可调节旋转角，可调节角度范围为-5o~ +5o。
7、根据用户要求可提供单作用弹簧复位执行机构。
|

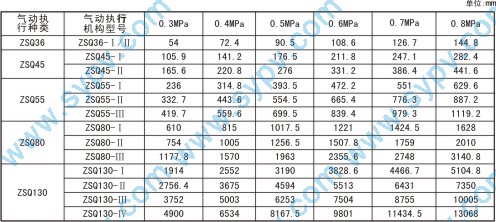

气动执行机构输出扭矩表 |
|
|
|
|
|
|
|
|
